Дисплей SSD1331 & STM32
How to use color OLED display SSD1331 with STM32
SSD1331 96x64 0.95" 65K Color OLED display module
SpecificationSize: 0.95 inch Resolution: 96*64 Drive IC: SSD1331 Color: 65536 color Interface: SPI interface PIN NO.: 7Pin Voltage: 3.3V - 5V |

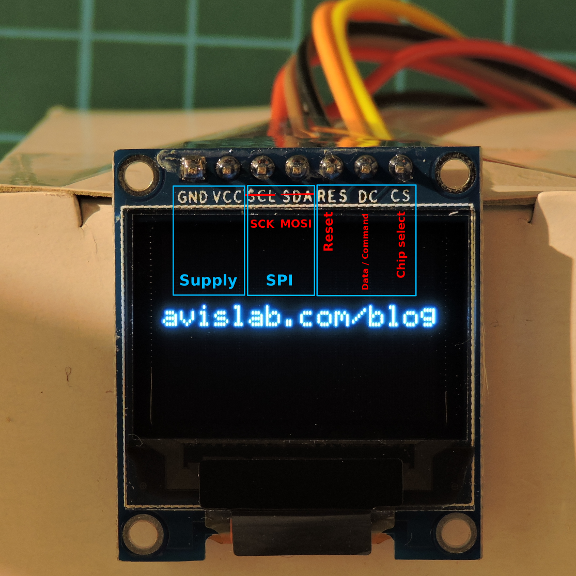

Pin descriptionGND: Power ground VCC: 2.8-5.5V power supply D0: CLK clock D1: MOSI data RST: Reset DC: Data / command CS: Chip-select signal |
ESP8266 NodeMCU. I2C. BME280
Приклад роботи ESP8266 (NodeMCU) з датчиком атмосферного тиску, температури і вологості BME280. Датчик BME280 працює по шині I2C (IIC). Шину IIC будемо використовувати для одночасної роботи з датчиком BME280 та дисплеєм SSD1306. Нагадаю, що приклад використання дисплею SSD1306 з бібліотекою UG8 був наведений у статті ESP8266 NodeMCU. SSD1306. U8G.
GPS-трекер + Дисплей SSD1306
У одній з попередніх статей розглядався GPS-трекер на базі ESP8266
Тепер підключимо до нього дисплей SSD1306. Докладніше про SSD1306 та бібліотеку U8G йшлося у статті ESP8266 NodeMCU. U8G

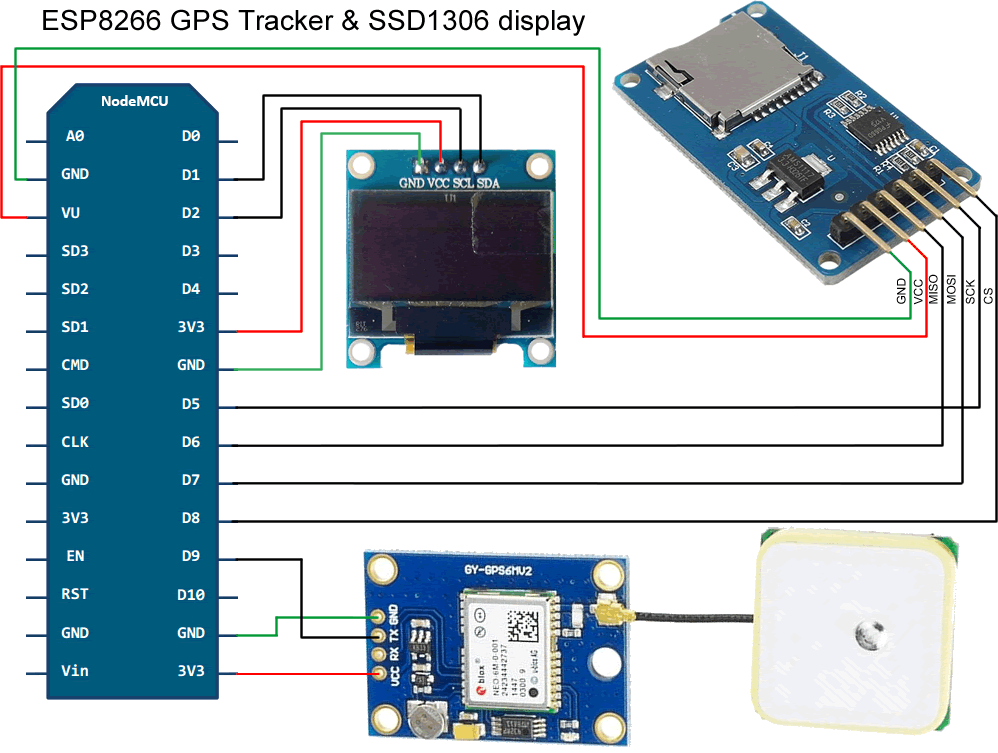

Треба підключити дисплей SSD1306 як показано на схемі:
ESP8266 NodeMCU. SSD1306. U8G
Для роботи з різними дисплеями NodeMCU використовує бібліотеку U8glib. Підтримуються дисплеї які працюють по шині SPI або IIC. В документації до NodeMCU можна перевірити чи підтримується саме ваша модель дисплею: https://nodemcu.readthedocs.io/en/master/en/modules/u8g/ У прикладі використовується графічний OLED дисплей SSD1306 який працює по шині IIC.
ESP8266 NodeMCU. I2C. BME280
Приклад роботи ESP8266 (NodeMCU) з датчиком атмосферного тиску, температури і вологості BME280. Датчик BME280 працює по шині I2C (IIC). Шину IIC будемо використовувати для одночасної роботи з датчиком BME280 та дисплеєм SSD1306. Нагадаю, що приклад використання дисплею SSD1306 з бібліотекою UG8 був наведений у статті ESP8266 NodeMCU. SSD1306. U8G.
