LCD Display ST7567S (IIC)

12.10.2024

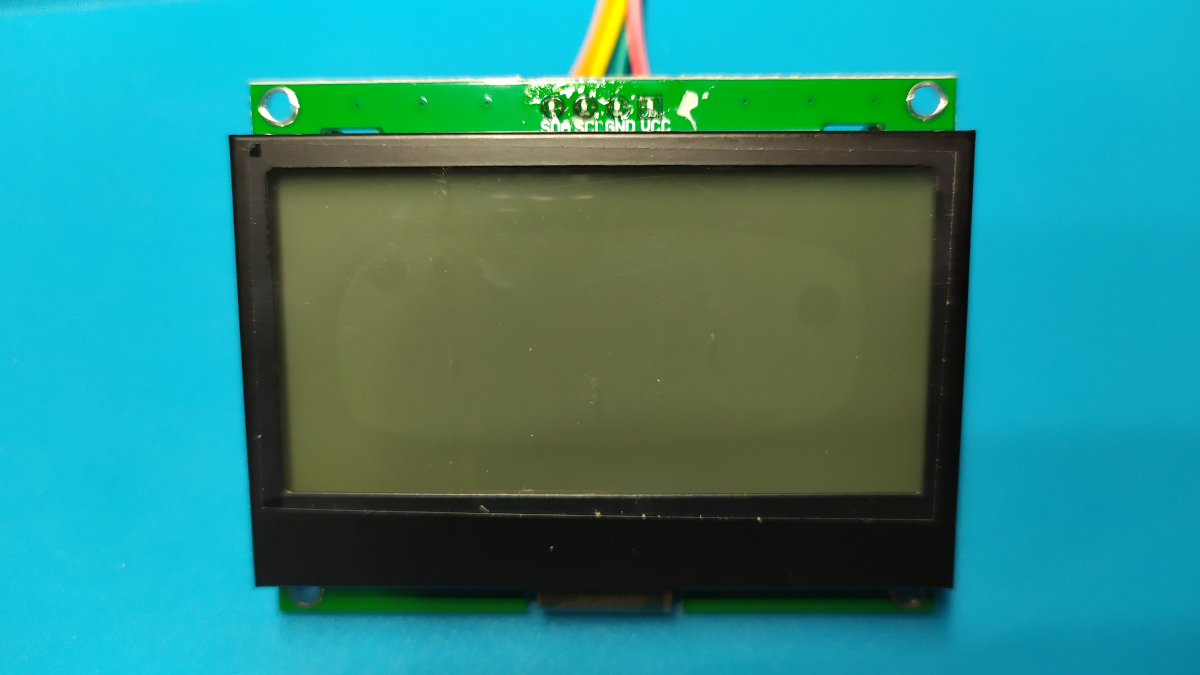

Монохромний LCD дисплей 128x64 на базі ST567S з інтерфейсом I²C

Монохромні LCD дисплеї добре зарекомендували себе у приладах, які використовуються на відкритому повітрі в умовах яскравого сонячного освітлення. На відміну від LED/OLED, монохромні LCD дисплеї не "сліпнуть", тобто зображення завжди чітко видно. У темних приміщеннях використовується світлодіодна підсвітка. Недоліки - монохромність, крапка значно більша за розміром, тому такі дисплеї зазвичай більші за розміром ніж LED дисплеї.

Цей дисплей має інтерфейс IIC (I²C), що спрощує його підключення до мікроконтролера - потрібно використовувати лише два виводи мікроконтролера. Більшість сучасних мікроконтролерів підтримують шину I²C, тому проблем з підключенням не виникне. Дисплей швидше працює на частоті шини IIC 400 кГц. На частоті 100 кГц дуже помітна затримка оновлення зображення.

Дисплей можна живити напругою 3.3 В. Це дуже зручно, коли, наприклад, в схемі не використовується живлення 5 В.

Документація до ST7567S: ST7567S.pdf

Я адаптував свою бібліотеку для цього дисплея. Бібліотека зберігає підхід формування зображення у пам'яті мікроконтролера, а потім оновлення його на дисплеї.

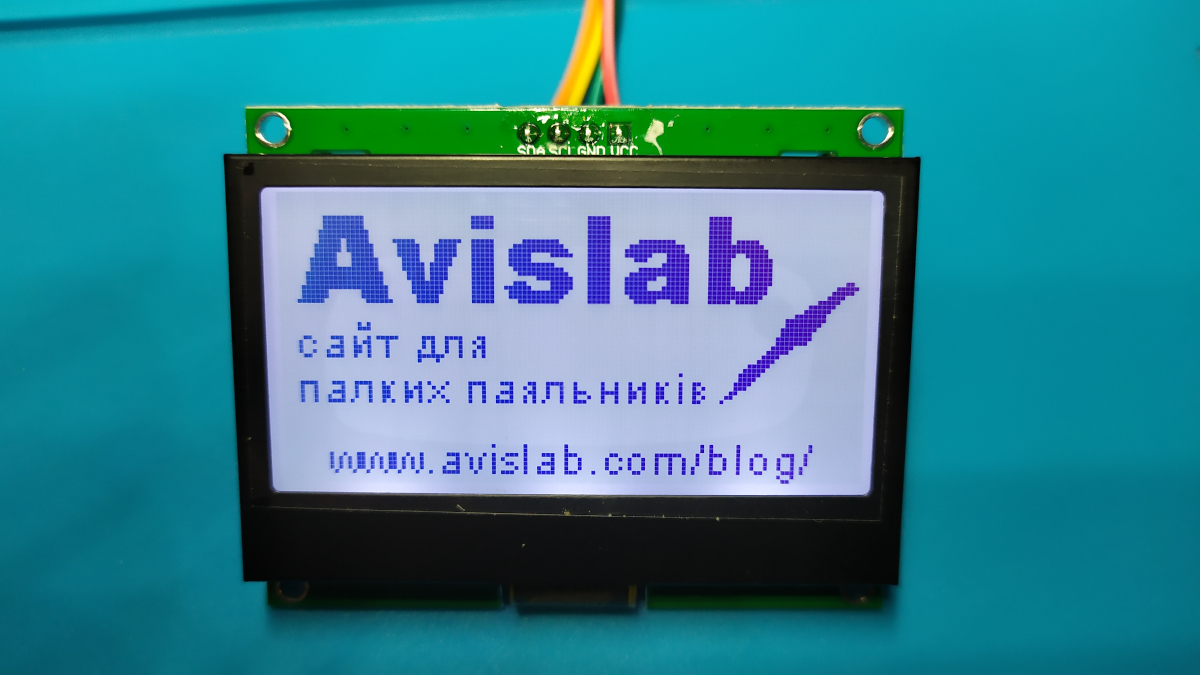

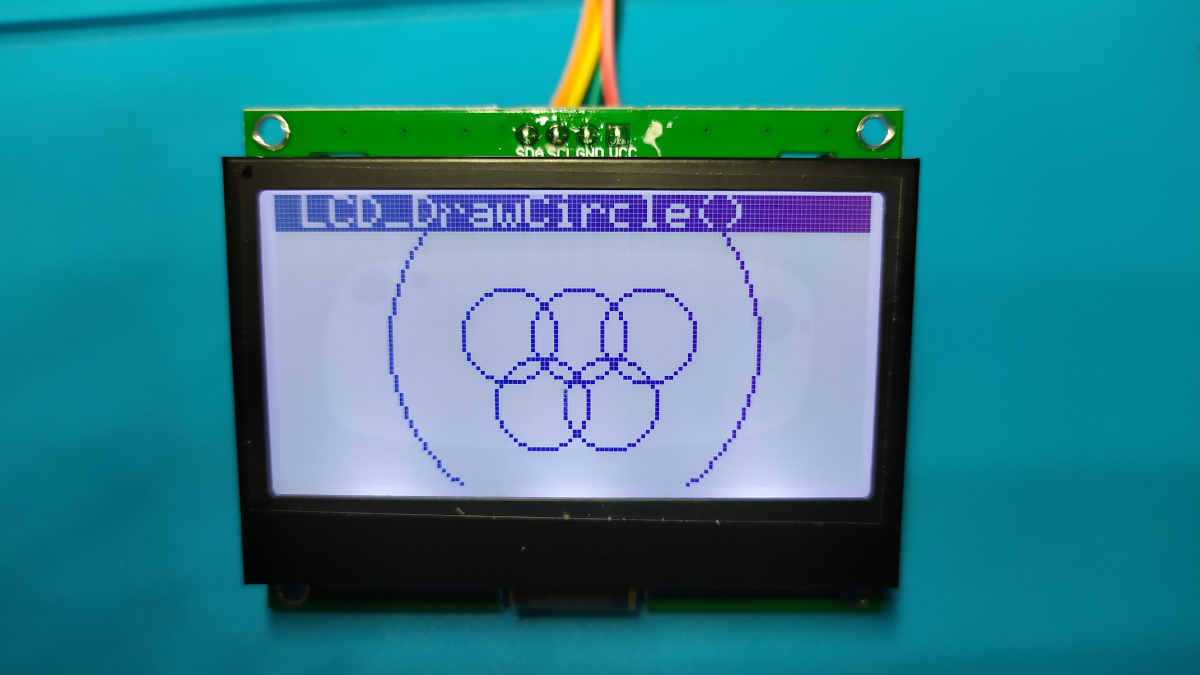

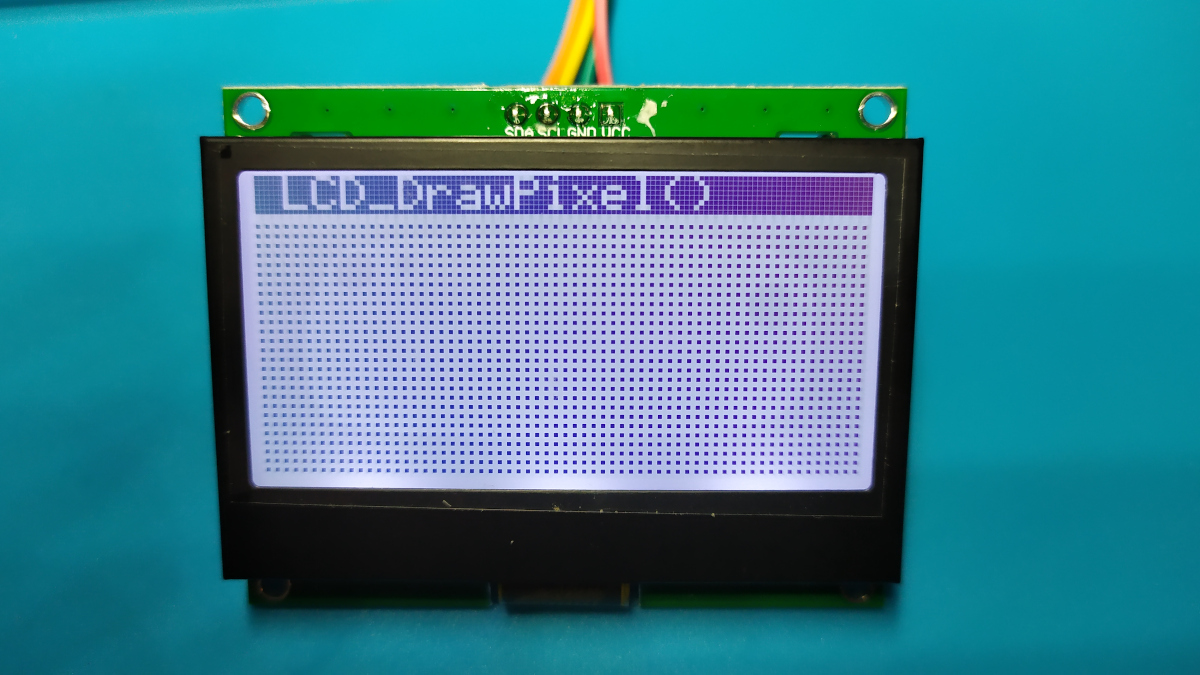

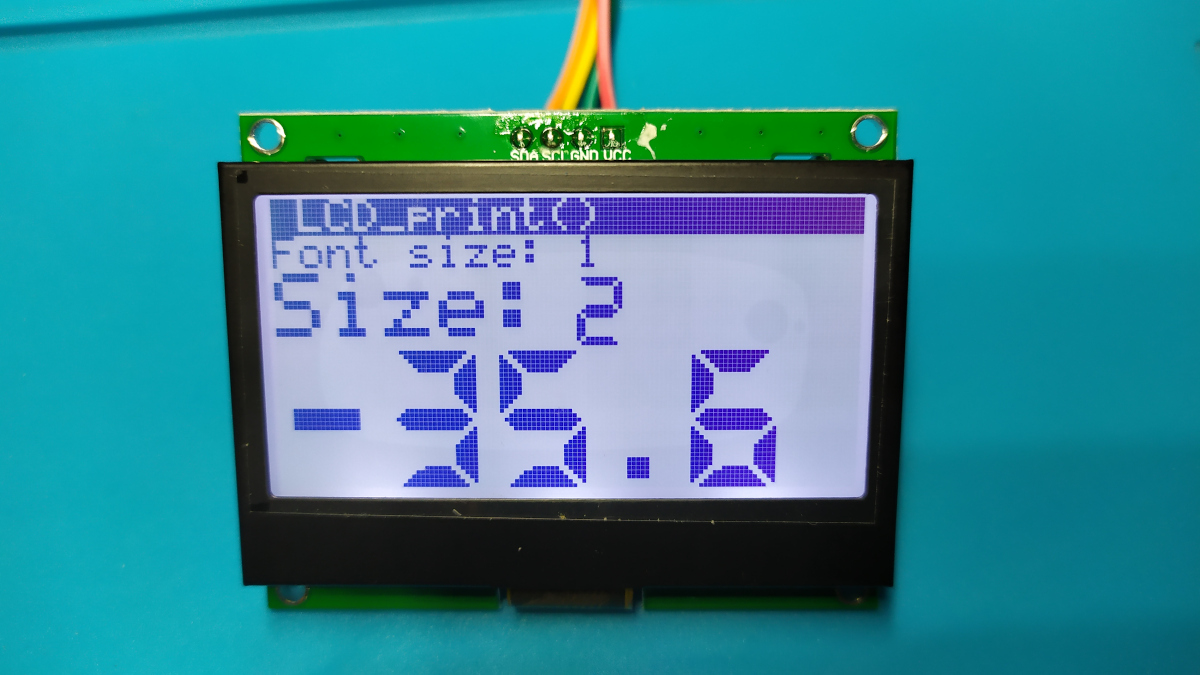

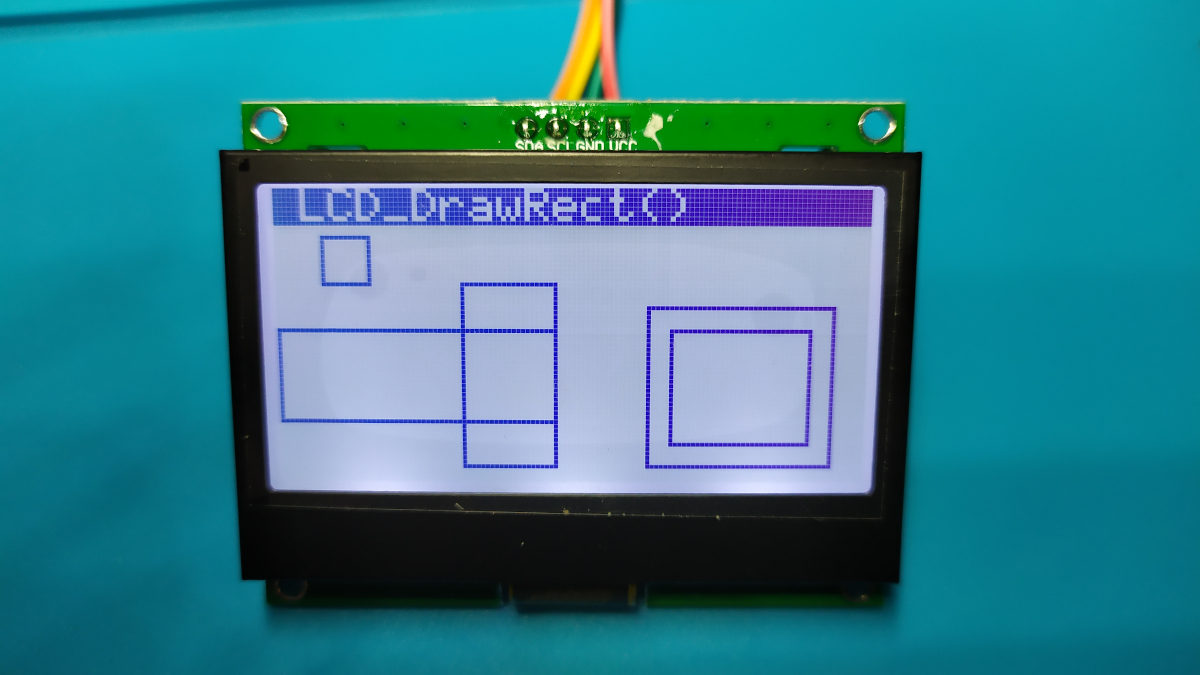

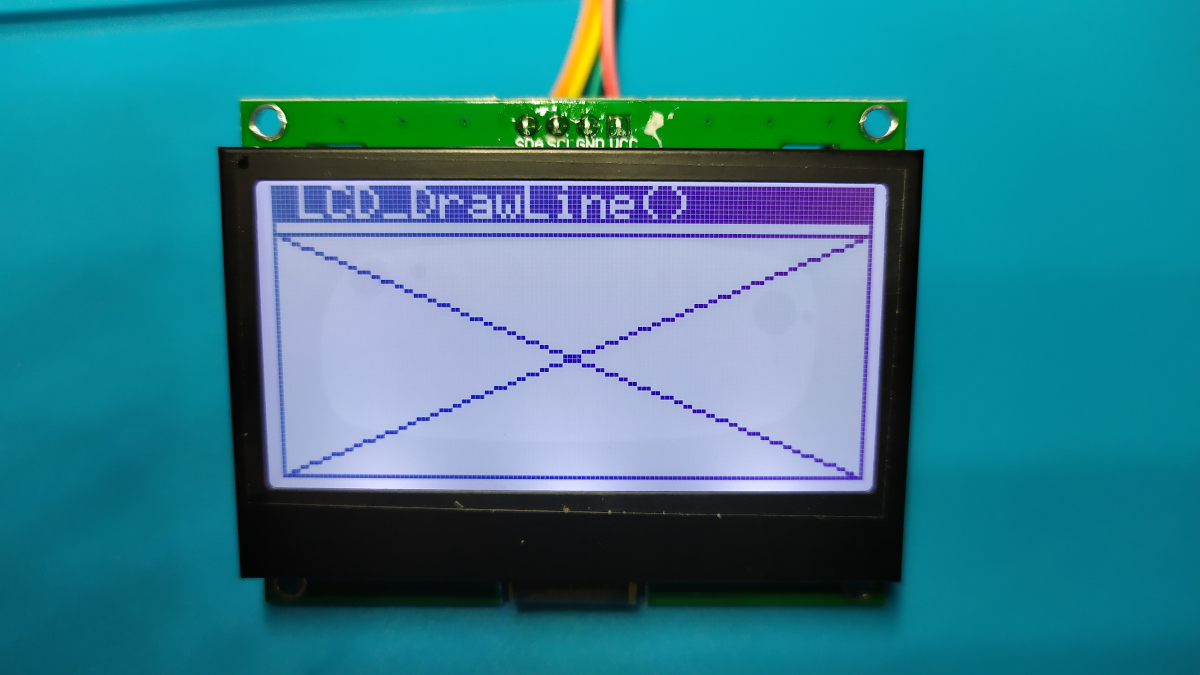

Приклад роботи:

Завантажити приклад для STM32F103: ST7567S.tar.gz

STM32

Коментарі:

Євгеній говорить:

29.10.2024 08:28

цікаво було б подивитися на приклади як драйвити наприклад 2-цифровий 7/8-сегментник LCD наяпряму від МК. Причому від МК без підтримки LCD: з ШІМом і дільниками напруги. Бо там, де є чип-дрйвер і I2C/SPI все просто.

andre говорить:

29.10.2024 11:15

Зі 7-сегментником я робив так:
https://blog.avislab.com/7segment_lcd/
Приклад для Atmega 8

Віктор говорить:

07.11.2024 11:50

мені здається що трохи ізврат використовувати програмний I2C замість апаратного. звістно іноді в цьому є сенс але зараз контролери під будьяки забаганки(якщо звісно в вас немає ведра старих чипів)

andre говорить:

05.11.2025 07:04

У прикладі використовується апаратний I2C
