Raspberry Pi — DHT11
Підключимо датчик температури та вологості DHT11 до Raspberry Pi. Я раніше писав про популярний датчик вологості і температури DHT11 у статті DHT11 — цифровой датчик температуры и влажности Документація по DHT11: DHT11.pdf, DHT11_a.pdf.

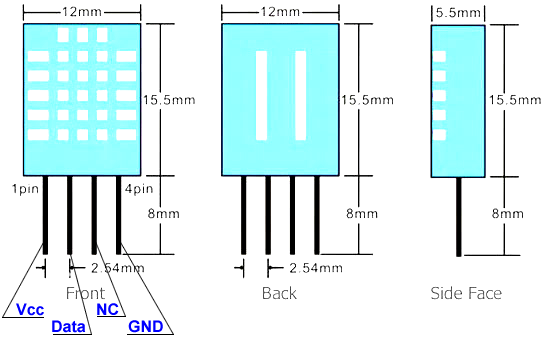

Розміри та розпіновка DHT11:
Підключимо датчик до Raspberry Pi, як вказано на схемі.
DHT11 - цифровой датчик температуры и влажности
Не так давно, наткнулся на цифровой датчик влажности и температуры DHT11 (описание DHT11.pdf, DHT11_a.pdf). Когда то купил, да так и никуда и не пристроил. Решил проверить работу этого датчика. Подключил его к тестовой плате, подключил символьный дисплей. Передача данных выполняется по единственному проводу. Датчик имеет 4 вывода, но задействовано только 3. Схема подключения датчика:
