Не так давно нашел в инете файл в формате PDF, в котором достаточно кропотливо кто-то собрал множество различных маркировок электронных компонентов. Корпуса SMD, Сквозная нумерация наиболее популярных SMD компонентов, цветовая маркировка резисторов, цветовая маркировка фирмы Philips, нестандартная цветная маркировка резисторов, кодовая маркировка резисторов, Кодовая маркировка прецизионных высокостабильных резисторов фирмы Panasinic, кодовая маркировка резисторов фирмы Philips,  кодовая маркировка резисторов фирмы Bourns, Цветная и кодовая маркировка конденсаторов различных типов, цветовая и кодовая маркировки индуктивностей, цветовая и кодовая маркировка советских транзисторов, таблицы кодовых маркировок для SMD транзисторов, диодов в различных корпусах, Список сокращений и аббревиатур названий зарубежных фирм - производителей. Скажем этому доброму человеку СПАСИБО и направим его труды на благое дело. Качаем: Маркировка электронных компонентов в PDF формате

Система маркировки электролитических конденсаторов очень разнообразна. Электролитические алюминиевые конденсаторы каждый производитель маркирует по-своему. Кроме того, каждая серия конденсаторов одного и того же производителя может имеет разную систему маркировки. Ниже привожу небольшой перечень тех, с которыми приходилось сталкиваться или когда-то интересовался. Информация собрана отовсюду, поэтому присутствует и в текстовом и в графическом виде и в PDF файлах.

SMD-резисторы

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51x10³ Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750x10¹ Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква - показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124x10² Ом = 12.4 КОм.

Маркировка Керамических SMD конденсаторов

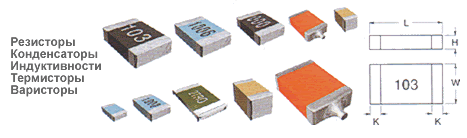

Несмотря на большое количество стандартов, регламентирующих требования к корпусам электронных компонентов, многие фирмы выпускают элементы в корпусах, не соответствующих международным стандартам. Встречаются также ситуации, когда корпус, имеющий стандартные размеры, имеет нестандартное название. Часто название корпуса состоит из четырех цифр, которые отображают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других — в миллиметрах. Например, название корпуса 0805 получается следующим образом: 0805 = длина х ширина = (0.08 х 0.05) дюйма, а корпус 5845 имеет габариты (5.8 х 4.5) мм: Корпуса с одним и тем же названием могут иметь разную высоту, различные контактные площадки и выполнены из различных материалов, но рассчитаны для монтажа на стандартное установочное место. Ниже приведены размеры в миллиметрах наиболее популярных типов корпусов.

Цветовая маркировка диодов в корпусах SOD-123
