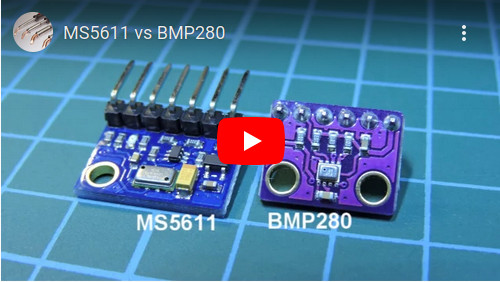

Високоточний датчик атмосферного тиску MS5611. Порівняння з BMP280.

Бібліотеки і приклади для STM32F103: https://github.com/avislab/STM32F103/tree/master/Example_MS5611 https://github.com/avislab/STM32F103/tree/master/Example_BMP280

Дивись також:

• BME280 – датчик атмосферного тиску с гігрометром
• BMP280 – датчик атмосферного тиску від BOSCH
• BMP180 – датчик атмосферного давления. Подключаем к ATMEGA
• BMP085 – датчик абсолютного давления. Подключаем к ATMEGA

Невеликий огляд датчика тиску, температури і вологості BME280 виробництва Bosch Sensortec у порівнянні з BMP280. Раніше я робив огляд датчика BMP280 (і більш ранніх версій BMP180 та BMP085). Ці датчики дуже схожі. Різниця у тому, що BME280 має гігрометр і за рахунок цього його корпус ширше ніж у BMP280. Кількість контактів і їх розташування на корпусах обох датчиків збігаються.

Невеличкий огляд датчика атмосферного тиску BMP280.

Цифровий датчик атмосферного тиску BMP180 має інтерфейс I²C. Його легко підключити до Raspberry Pi. Використовується у таких пристроях, як барометри, погодні станції, альтиметри (висотоміри), варіометри, тощо. Я писав про використання BMP180 та BMP085 з мікроконтролерами Atmega. Щодо I²C та Raspberry Pi детально описано у статті: Raspberry-Pi — I2C (TWI)

Bosch Sensortec недавно выпустили новый цифровой датчик давления BMP180, который встраивают в некоторые модели смартфонов. Ранее я писал о работе с цифровым датчиком давления BMP085 этой же фирмы. BMP180 - это дальнейшее развитие BMP085. BMP180 стал меньше по размерам,  потребляет еще меньше электроэнергии. Убран "лишний" вывод. И, как заверяет разработчик, BMP180 стал точнее и отличается более высокой стабильностью. Так ли это на самом деле - проверим на практике. Для этого я изготовил тестовую плату и подключил ее к тому же микроконтроллеру, что и в статье о BMP085.

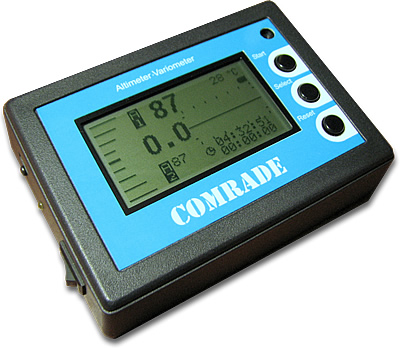

COMRADE Easy - цифровой барометрический вариометр-альтиметр с черно-белым графическим дисплеем, встроенным аккумулятором. COMRADE Easy специально создан для пилотов парапланов. Зарядка прибора осуществляется через microUSB разъем от компьютера или зарядного устройства.

СКАЧАТЬ схему, плату, прошивку Comrade Easy

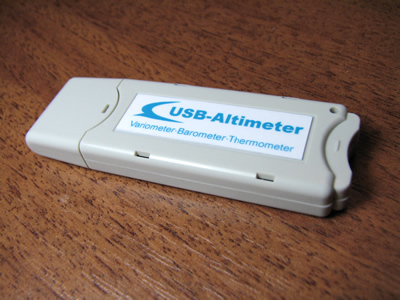

Электронный барометр выполнен в формате USB устройства. Позволяет получить показания барометра, термометра, альтиметра (высотометра), вариометра (скороподъемность). Показания выводятся 10 раз в секунду.

Шаг измеряемых величин

• Давление - 1 паскаль;
• Температура - 0,1 ^oC;
• Высота - 0,1 м;
• Скороподъемность - 0,1 м/с
• Скороподъемность, усредненная за 1 сек. - 0,1 м/с

-Альтиметр -700…9000 м, шаг 1 м -Вариометр -20 м/с … +20 м/с, шаг 0,1 м/с -Таймер времени полета (мах. 12 ч) -Термометр -20…+60 ^oС -Запоминает параметры крайнего полета (продолжительность полета, max/min высота, max/min скороподъемность) -Более 200 часов работы от двух алкалайновых батарей ААА

Скачать схему, плату, прошивку

BMP085 - датчик абсолютного атмосферного давления. Область применения: измерение давления для барометров, метеостанций и приборов, перемещающихся в атмосфере.

Ранее я писал о датчике атмосферного давления HP03

BMP085 привлекателен не только значительно более высокими характеристиками, и меньшей стоимостью, но и завидной стабильностью характеристик в отличие от китайского собрата.

Характеристики BMP085

- Пределы измерения абсолютного давления 30-110кПа (300-1100hPa) (-500...9000 метров над уровнем моря) - Питание 1.8 - 3.6В (Vdda), 1.62 - 3.6В (Vddd) - Размер корпуса: 5.0X5.0 мм. - Низкий уровень шума: 0.06hPa (0.5м) в стандартном режиме 0.03hPa (0.25м) в режиме ультравысокого разрешения 0.1m возможно при применение программного фильтра. - Интерфейс: I2C - Разрешение: 0.01 hPa,  0.1 С

Датчик может работать в нескольких режимах: - Режим пониженного энергопотребления - Стандартный - Режим высокого разрешения - Режим ультравысокого разрешения.

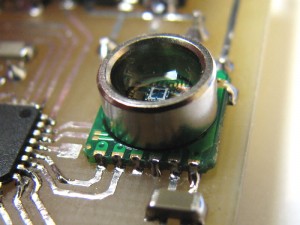

HP03SA, HP03MA - недорогие цифровые датчики атмосферного давления, работающие по двухпроводному интерфейсу I2C.

HP03SA, HP03MA – миниатюрный гибридный модуль, изготавливаемого на основе пьезорезистивного датчика давления и интерфейсной микросхемы аналогово-цифровых преобразователя. Формат цифровых данных читается в виде 16-разрядного слова, соответствующего измеряемому ADC напряжению в зависимости от давления и температуры. Реальное разрешение - 15 разрядов.

HP03SA и HP03MA обладают малым током потребления около 500 микроампер и при этом могут питаться напряжением от 2.2В до 3.6В. В датчиках есть функция автоматического переключения в режим экономии энергии, т.е. спящий режим. Поэтому они идеально подходят для носимых устройств, где энергопотребление играет немаловажную роль.

Для связи с микроконтроллером используется 2-проводная последовательная шина I2C. С помощью дополнительной калибровки датчика производитель добивается более высокой точности измерений. Для этого во внутренней памяти датчиков хранятся 11 уникальных корректирующих коэффициентов. Вычисления температуры и давления выполняются с использованием этих коэффициентов. Поскольку в датчике имеется термодатчик, температура учитывается в вычислениях давления, чем достигается термостабилизация показаний датчика давления.
