Маркировка SMD конденсаторов (керамических, электролитических, танталовых)
Маркировка Керамических SMD конденсаторов
Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть - код зготовителя (напр. K для Kemet, и т.д.), второй символ - мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 - 4. 7nF (4.7 x 10^3 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.0 x 10^2 PF) конденсатор от фирмы Kemet.
| Letter | Mantissa | Letter | Mantissa | Letter | Mantissa | Letter | Mantissa |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V .... Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.
|
В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий - допустимое изменение емкости в этом диапазоне. Расшифровка символов кода приведена в таблице. Примеры: Z5U - конденсатор с точностью +22, -56% в диапазоне температур от +10 до +85°C.X7R - конденсатор с точностью ±15% в диапазоне температур от -55 до +125°C. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Маркировка Электролитических SMD конденсаторов
Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V - 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF.
Срез или полоса указывает положительный вывод.
| Символ | Напряжение |
| e | 2.5 |
| G | 4 |
| J | 6.3 |
| A | 10 |
| C | 16 |
| D | 20 |
| E | 25 |
| V | 35 |
| H | 50 |
475 = 47 x 10^5pF = 4.7 x 10^6pF = 4. 7mF
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

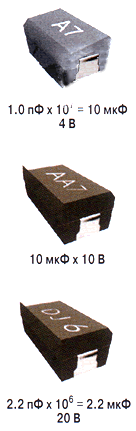

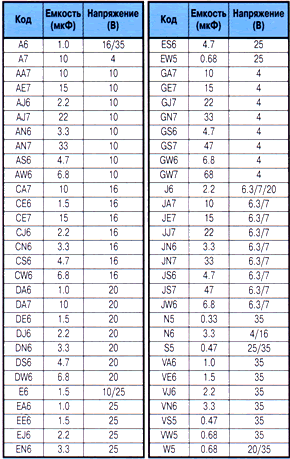

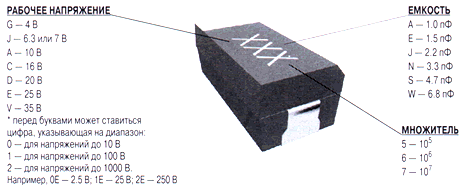

A. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пФ, третья — количество нулей; б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

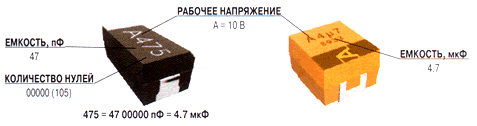

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

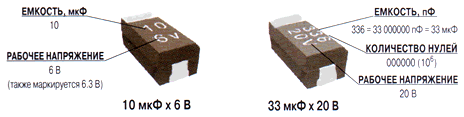

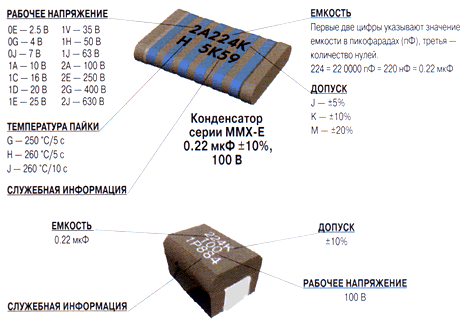

С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
О маркировке алюминиевых электролитических SMD конденсаторов для поверхностного монтажа в корпусах типа "боченок" читайте в отдельной статье: "Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа"
Маркировка Танталовых SMD конденсаторов
Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
| Буква | G | J | A | C | D | E | V | T |
| Напряжение, В | 4 | 6.3 | 10 | 16 | 20 | 25 | 35 | 50 |

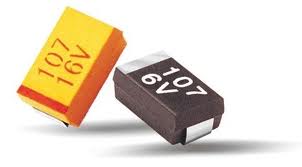

Емкость и рабочее напряжение танталовых SMD-конденсаторов размеров C, D, E обозначаются их прямой записью, например 47 6V - 47uF 6V.
см. также:
- Маркировка SMD резисторов
- Маркировка SMD конденсаторов (керамических, электролитических, танталовых)
- Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа
- Маркировка биполярных и полевых SMD транзисторов для поверхностного монтажа
- Цветовая маркировка диодов в корпусах SOD-123 и SOD-80 (MELF)
