Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа
Система маркировки электролитических конденсаторов очень разнообразна. Электролитические алюминиевые конденсаторы каждый производитель маркирует по-своему. Кроме того, каждая серия конденсаторов одного и того же производителя может имеет разную систему маркировки. Ниже привожу небольшой перечень тех, с которыми приходилось сталкиваться или когда-то интересовался. Информация собрана отовсюду, поэтому присутствует и в текстовом и в графическом виде и в PDF файлах.
Маркировка электролитических SMD конденсаторов Yageo серий CA и CB
| Серия CA | Серия CB |
 |
 |

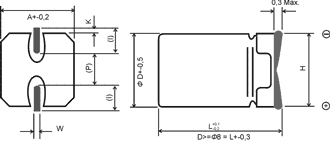

Габаритные размеры (мм)
Серия CA
| Код | ФD | L | A | H | I | W | P | K |
| A | 3,0 | 5,4 | 3,3 | 4,5 max | 1,5 | 0,55±0,1 | 0,6 | 0,35+0,15 (-0,20) |
| B | 4,0 | 5,4 | 4,3 | 5,5 max | 1,8 | 0,65±0,1 | 1,0 | 0,35+0,15 (-0,20) |
| C | 5,0 | 5,4 | 5,3 | 6,5 max | 2,2 | 0,65±0,1 | 1,5 | 0,35+0,15 (-0,20) |
| D | 6,3 | 5,4 | 6,6 | 7,8 max | 2,6 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| E | 8,0 | 6,2 | 8,3 | 9,4 max | 3,4 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| F | 8,0 | 10,2 | 8,3 | 10,0 max | 3,4 | 0,90±0,2 | 3,1 | 0,70±0,20 |
| G | 10,0 | 10,2 | 10,3 | 12,0 max | 3,5 | 0,90±0,2 | 4,6 | 0,70±0,20 |
Серия CB
| Код | ФD | L | A | H | I | W | P | K |
| B | 4,0 | 5,4 | 4,3 | 5,5 max | 1,8 | 0,65±0,1 | 1,0 | 0,35+0,15 (-0,20) |
| C | 5,0 | 5,4 | 5,3 | 6,5 max | 2,2 | 0,65±0,1 | 1,5 | 0,35+0,15 (-0,20) |
| D | 6,3 | 5,4 | 6,6 | 7,8 max | 2,6 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| E | 8,0 | 6,2 | 8,3 | 9,5 max | 3,4 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| F | 8,0 | 10,2 | 8,3 | 10,0 max | 3,4 | 0,90±0,2 | 3,1 | 0,70±0,20 |
| G | 10,0 | 10,2 | 10,3 | 12,0 max | 3,5 | 0,90±0,2 | 4,6 | 0,70±0,20 |
Электрические характеристики
Серия CA
- Диапазон рабочих напряжений: 4 ~ 100 V.D.C.
- Диапазон рабочих температур: -40°C ~ +85°C
- Допустимое отклонение емкости: ±20% (120 Гц/+25°C)
- Ток утечки (мкА): 1<=0,01 CV + 3, где:I - ток утечки (мкА)С - номинальная емкость (мкФ)V - рабочее напряжение (В)(2 мин. после работы при нормальном рабочем напряжении)
- Диэлектрические потери: (120 Гц, 25°C)
W V (B) 4 6,3 10 16 25 35 50 63 100 D. F. (%) Ф3 0,37 0,280,37 0,22 0, 18 0, 16 0, 14 0, 14 - - Ф4 ~ Ф6 0,35 0,260,35 0,200,30 0, 160, 26 0, 140, 16 0, 120, 14 0, 120, 14 - - Ф8 ~ Ф10 0,40 0,35 0,26 0, 20 0, 16 0, 14 0, 12 0, 18 0, 18 - Низкая температурная стабильность (120 Гц):
W*V(B) 4 6,3 10 16 25 35 50 63 100 -25/ +15°C 7 4 3 3 2 2 2 3 3 -40/ +20°C 15 8 6 4 4 3 3 4 4 - Срок службы: 2000 часов 85°C
- При максимальном значении тока:
- Изменение емкости: в пределах 20% от начального значения
- Диэлектрические потери: не превышают 200% от начального значения
- Ток утечки: не превышает начального значения.
- Изменение параметров со временем: 1000 часов 85°C. Остальные изменения - см. п. 7
| Емкость (мкФ) | Напряжение, В | ||||||
| 4 | 6,3 | 10 | 16 | 25 | 35 | 50 | |
| 0,1 | B | ||||||
| 0,22 | B | ||||||
| 0,33 | B | ||||||
| 0,47 | B | ||||||
| 1,0 | B | ||||||
| 2,2 | B | ||||||
| 3,3 | B | ||||||
| 4,7 | B | B | B | ||||
| 6,8 | B | B | |||||
| 10 | B | B | B | D | |||
| 22 | B | B | B | D | D | D | |
| 33 | B | B | B | D | D | ||
| 47 | B | B | D | D | D | ||
| 68 | D | ||||||
| 100 | D | D | |||||
| 150 | D | ||||||
| 220 | D | D | |||||
Серия CB
- Диапазон рабочих напряжений: 4 ~ 100 V.D.C.
- Диапазон рабочих температур: -40°C ~ +105°C
- Допустимое отклонение емкости: ±20% (120 Гц/+25°C)
- Ток утечки (мкА): 1<=0,01 CV + 3, гдеI - ток утечки (мкА)С - номинальная емкость (мкФ)V - рабочее напряжение (В)(2 мин. после работы при нормальном рабочем напряжении)
- Диэлектрические потери: (120 Гц, 25°C)
W V (B) 6,3 10 16 25 35 50 63 100 D. F. (%) Ф4 ~ Ф6,3 0,300,35 0,220,30 0,160,26 0,140,18 0,120,14 0, 12 0, 12 0, 12 Ф8 ~ Ф10 0,35 0,26 0,20 0,16 0,14 0, 12 0, 18 0, 18 - Низкая температурная стабильность (120 Гц)
W*V(B) 6,3 10 16 25 35 50 63 100 -25/ +15°C 4 3 2 2 2 2 3 3 -40/ +20°C 8 6 4 4 3 3 4 4 - Срок службы: 1000 часов 105°C при максимальном значении тока
- Изменение емкости: в пределах 20% от начального значения
- Диэлектрические потери: не превышают 200% от начального значения
- Ток утечки: не превышает начального значения.
- Изменение параметров со временем: 1000 часов 105°C. Остальные изменения - см. п. 7
| Емкость (мкФ) | Напряжение, В | |||||
| 6,3 | 10 | 16 | 25 | 35 | 50 | |
| 0,1 | B | |||||
| 0,22 | B | |||||
| 0,33 | B | |||||
| 0,47 | B | |||||
| 1,0 | B | |||||
| 2,2 | B | |||||
| 3,3 | B | |||||
| 4,7 | B | B | B | |||
| 10 | B | B | B | |||
| 22 | B | D | D | D | ||
| 33 | B | D | D | |||
| 47 | B | D | D | |||
| 68 | D | |||||
| 100 | D | D | D | |||

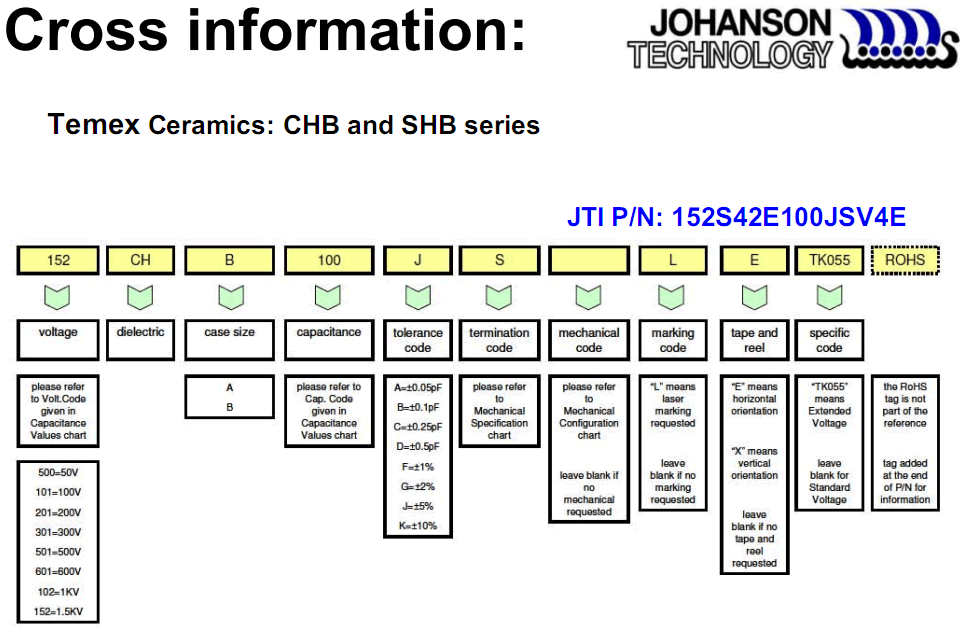

Маркировка электролитических SMD конденсаторов Johanson

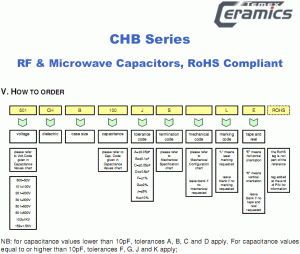

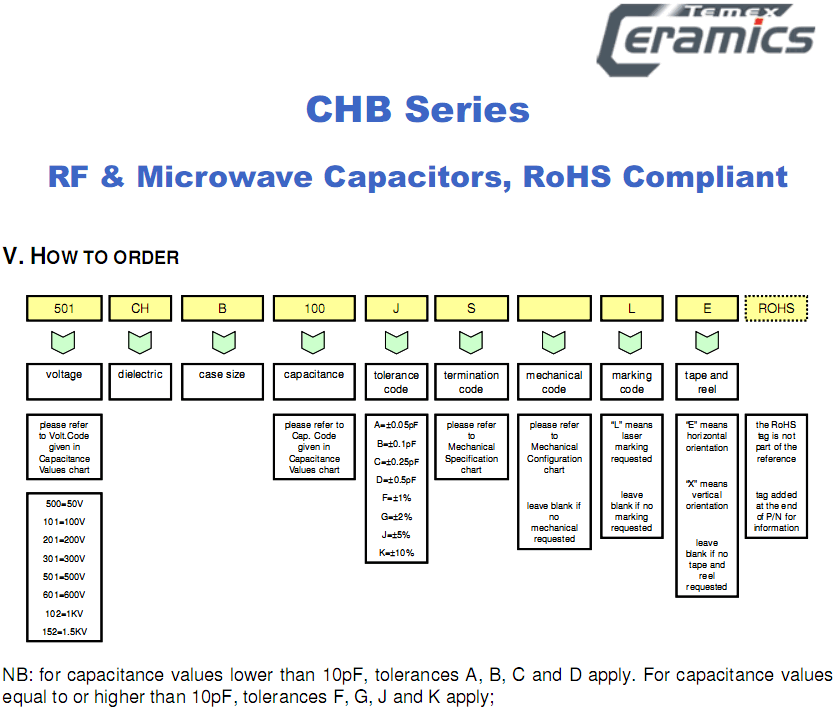

Маркировка электролитических SMD конденсаторов Temex Ceramics
Маркировка электролитических конденсаторов различних фирм в PDF формате
Rubyconсм. также:
