Автор С.М. Рюмик, г. Чернигов Подборка статей из РА 1`2005 ... 7`2005 Очень толково написано для начинающих. Кратко и по существу. Рекомендую всем начинающим.

Скачать

Статьи по теме: GPS EB-500 + ATMEGA. Схема. Пример для WinAVR (GCC) GPS. Расчет дистанции между двумя точками по GPS координатам. Расчет курса на точку

Понадобилось мне в очередном проекте задействовать GPS навигацию. Требования к GPS модулю были следующие:

• - UART интерфейс
• - нормальная чувствительность
• - быстрый старт
• - небольшая стоимость
• - можно было без проблем купить в Украине

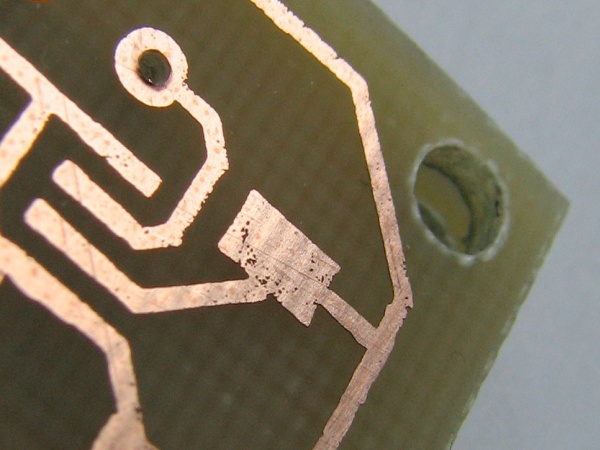

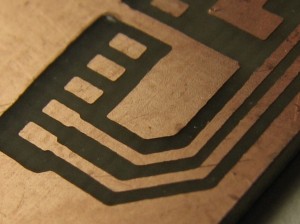

В этой статье я расскажу, как можно изготовить печатные платы в домашних условиях с  минимальным дискомфортом для домашних и минимальными затратами. Лазерно-утюжная технология рассматриваться не будет  в виду сложности достижения требуемого качества. Я ничего не имею против ЛУТ, но она меня более не устраивает по качеству и повторяемости результата. Для сравнения на фото ниже приведен результат, полученный при применении ЛУТ (слева) и с помощью плёночного фоторезиста (справа). Толщина дорожек 0,5 мм.

При применении ЛУТ край дорожки получается рваным, а на поверхности могут быть раковины. Это обусловлено пористой структурой тонера, вследствие чего травящий раствор все же проникает к закрытым тонером зонам. Меня это не устраивает, поэтому перешел на фоторезистивную технологию.

В этой статье по возможности будут применяться инструменты, посуда и реактивы, которые можно найти дома или купить в магазине бытовой химии.

Не так давно стала задача считывать показания тензодатчика. Для этого понадобился операционный усилитель. Я решил найти специализированный и не морочиться с самопальной непроверенной схемой на операционных усилителях. Тем более, что прибор должен надежно работать в суровых условиях при широком диапазоне температур. При этом питание прибора униполярное +3В или +5В.

Оказалось не очень много инструментальных усилителей, которые могут работать с униполярным питанием. INA125 оказался самым подходящим. Вкратце о INA125: - униполярное питание 2.7V 36V - биполярное питание +-1.35V  +-18V - внутренний настраиваемый источник опорного напряжения (1.24, 2.5, 5, 10 V) - Режим сна (460 микроампер в режиме SLEEP) - напряжение смещения: 250mV max - входной ток смещения: 20nA max - Высокий CMR: 100dB min - низкий уровень шума

Смотри также WiFi модуль ESP8266

Однако, зависимость от компьютера - это не всегда хорошо. Иногда требуется создать автономное сетевое устройство со своим сетевым адресом и, желательно, с уже ставшим привычным, Web-интерфейсом. Этим мы и займемся.

DS1302 - это микросхема реального времени. Она обеспечивает ход времени, даже когда основное устройство отключено от питания.

Основные характеристики:

• - простота подключения к микроконтроллеру по трехпроводному интерфейсу.
• - питание от 2 до 5.5 В.
• - из внешних элементов часовой кварц 32768 Гц и батарейка резервного питания 3В (я использую RC2032). Батарейки хватает надолго, микросхема потребляет около 300 нА (наноампер)!
• - считает секунды, минуты, часы, день месяца, месяц, год, день недели. Учитываются високосные года. Микросхема сможет работать до 2100года. Дальше не хватит счетчика лет. Это, несомненно, опечалило меня. :)
• - отображение времени в 12 или 24 часовом режимах с отображением AM или PM

Мне потребовалось из более высокого напряжения получить 5В (а впоследствии 3.3В). При этом требовалось обеспечить экономичность, поскольку источником питания был аккумулятор и его заряд не бесконечный. Возможности организовать теплоотвод так же не будет, схема будет герметизирована. Линейные стабилизаторы напряжения, такие как LM7805 и им подобные, здесь не помогут. Нужен импульсный преобразователь (DC-DC Converter), т.е. понижающий Step-Down преобразователь напряжения. Преимущества импульсного преобразователя очевидны - высокая эффективность, не требует теплоотвода (по крайней мере, если и греются, то не так сильно как линейные преобразователи).

Еще одна простая светодиодная игрушка, но не менее эффектная, чем "вертушка" - светодиодный куб или LED Cube. Видео того, что получилось можно посмотреть прямо здесь .

На Youtube можете найти много аналогичных и более крутых вещей. Самая ценная деталь - это куб, собранный из светодиодов. Мы будем строить простой куб с размерами грани 4x4x4 светодиода. Т.е. нам понадобиться 4x4x4=64 светодиода яркого свечения любого цвета. Хотел сделать куб 8x8x8, но тогда понадобилось бы 512 светодиодов. С учетом стоимости светодиодов дороговато как для простой игрушки, начнем с простого 4x4x4.

Не так давно нашел в инете файл в формате PDF, в котором достаточно кропотливо кто-то собрал множество различных маркировок электронных компонентов. Корпуса SMD, Сквозная нумерация наиболее популярных SMD компонентов, цветовая маркировка резисторов, цветовая маркировка фирмы Philips, нестандартная цветная маркировка резисторов, кодовая маркировка резисторов, Кодовая маркировка прецизионных высокостабильных резисторов фирмы Panasinic, кодовая маркировка резисторов фирмы Philips,  кодовая маркировка резисторов фирмы Bourns, Цветная и кодовая маркировка конденсаторов различных типов, цветовая и кодовая маркировки индуктивностей, цветовая и кодовая маркировка советских транзисторов, таблицы кодовых маркировок для SMD транзисторов, диодов в различных корпусах, Список сокращений и аббревиатур названий зарубежных фирм - производителей. Скажем этому доброму человеку СПАСИБО и направим его труды на благое дело. Качаем: Маркировка электронных компонентов в PDF формате

Наступает момент, когда для решения поставленной задачи недостаточно возможностей символьных LCD, рано или поздно приходиться переходить к графическим LCD дисплеям. Разнообразие их очень велико, и если символьные индикаторы в большинстве имеют сходный интерфейс, то интерфейс графических LCD очень сильно отличаются друг от друга. Это обусловлено использованием различных контроллеров для различных LCD от разных производителей. В этой статье расскажу о WG12864A с управляющими контроллерами ks0108 фирмы Samsung. Сам дисплей разбит на две зоны размером 64x64 за каждую зону отвечает свой чип. Выбор чипа осуществляется подачей логического уровня на выводы CS1 и CS2. При этом, есть возможность писать в оба чипа одновременно. СКАЧАТЬ ПРИМЕР использования WG12864A для WinAVR (GCC) можно здесь.  Читайте так же: Отличия WG12864A и WG12864B. Скачать обновленный пример можно здесь.

Система маркировки электролитических конденсаторов очень разнообразна. Электролитические алюминиевые конденсаторы каждый производитель маркирует по-своему. Кроме того, каждая серия конденсаторов одного и того же производителя может имеет разную систему маркировки. Ниже привожу небольшой перечень тех, с которыми приходилось сталкиваться или когда-то интересовался. Информация собрана отовсюду, поэтому присутствует и в текстовом и в графическом виде и в PDF файлах.

SMD-резисторы

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51x10³ Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750x10¹ Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква - показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124x10² Ом = 12.4 КОм.
