Мотор полігонного (полігонального) дзеркала

23.04.2014

Потрапив мені до рук двигун з копіювального апарата. Спочатку я хотів приладнати до нього свого регулятора, але спочатку вирішив розібратися чи існує можливість запустити його з рідним контролером. Трохи покопирсавшись в Інтернеті я знайшов щось подібне і врешті-решт добився нормальної роботи.

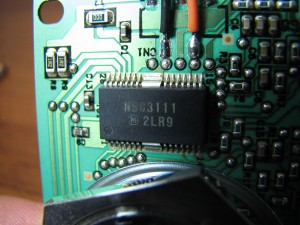

Плата, на якій змонтовано двигуна, початково мала коннектор з п`ятьма контактами. Але його було випаяно через відсутність "мами".

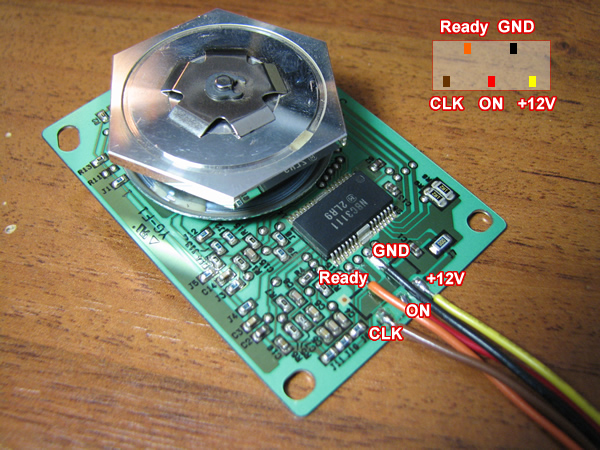

GND - Земля;
+12V - Живлення деяких двигунів може бути +24V;
CLK - На цей контакт слід подавати меандр частотою від 500Гц до 2КГц. Цей сигнал керує обертами двигуна. При частоті 2КГц двигун обертався надто швидко і помітно нагрівався контролер двигуна. При частоті 800 Гц я отримав 4400 об/хв.;
ON - Для запуску двигуна на цей контакт треба подати 0;
Ready - це вихід з відкритим колектором, який сигналізує про те, що двигун розігнався до потрібної швидкості.

Cигнали CLK, ON, Ready рівня 5V.

Успіхів.

Статті по безколекторним двигунам:

Корисно знати Схеми і прошивки

Коментарі:

Когут Дмитрий говорить:

13.05.2014 14:17

Добрый день!
Подскажите пожалуйста, что это за двигатель и микросхема драйвера? Попытался найти описание микросхемы по названию на фотографии, но, к  сожалению, без результата..... Или хотя бы марку копировального аппарата, если не секрет конечно. Просто подбираю плоский BLDC или шаговый двигатель для достаточно специфичной задачи , и мощности двигателя HDD немного не хватает. Заранее спасибо

andre говорить:

13.05.2014 15:06

Добрый день. На микросхеме обозначение NBC3111, я тоже не нашел документации по ней. Максимум - краткое описание. С какого копировального аппарата двигатель сказать не могу. Мне этот двигатель достался случайно. Знаю только что вынули его со сломанного копира. Аналогичные двигатели есть и в лазерных принтерах. Кстати, управляются они все одинаково.
