Драйвер IGBT транзисторів на A316J
Плата модуля драйверу для IGBT транзисторів розроблялась для проєкту Конструктор регуляторів двигунів.
Використання спеціалізованої мікросхеми A316J та комплементарної пари з біполярних транзисторів MJD122, MJD127 на виході дали змогу отримати високі характеристики драйвера, які дозволяють керувати широченним спектром потужних IGBT транзисторів і IGBT модулів. A316J забезпечує оптичну розв'язку вхідних та вихідних сигналів. Живлення модуля зі сторони мікроконтролера +5V. Модуль потребує ізольованого живлення +15V, -8V яке подається на затвор транзистора. Можна використовувати такий модуль: DC-DC for IGBT 2W (+15 -8 V), модуль QA04 виробник Mornsun, або будь-яке інше рішення яке забезпечує ізольоване живлення.
Характеристики IGBT драйвера
- Вихідний струм максимальний імпульсний: 16А
- DSAT (Desaturation Detection) захист
- FAULT - сигнал
- Напруга живлення логіки: 5 V
- Напруга живлення яка подається на затвор транзистора : +15 V, -8 V
Схема

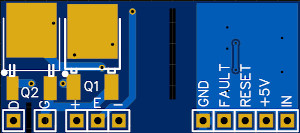

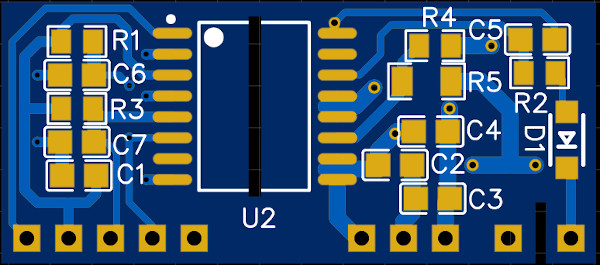

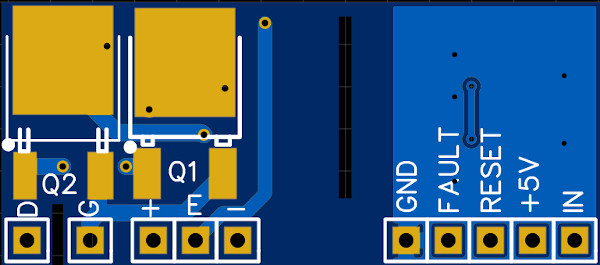

Плата

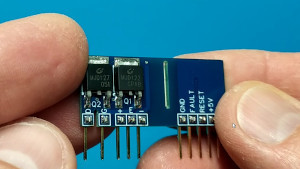

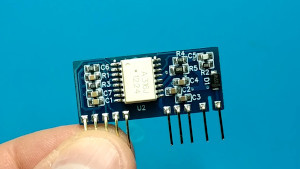

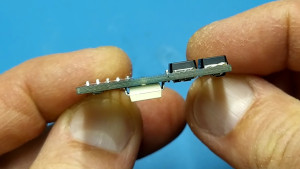

Фото
невеликі поради. я б замінив транзистори на mjd44h11,mjd45h11. все таки вони не дарлінгтона і трохи пошвидші. Також добавив би індикацію на напругу затвору на LED і можливо наявність живлення. Допомагає при ремонтах і налагодженні.
