AS5600. Варіант встановлення на BLDC мотор
Популярний абсолютний магнітний енкодер AS5600 не рідко використовують аматори у системах електроприводу. Мені теж знадобилося встановити його на вісь BLDC двигуна. Однією з вимог - можливість виставити плату AS5600 у потрібне положення. Пропоную один з варіантів такого приладу.

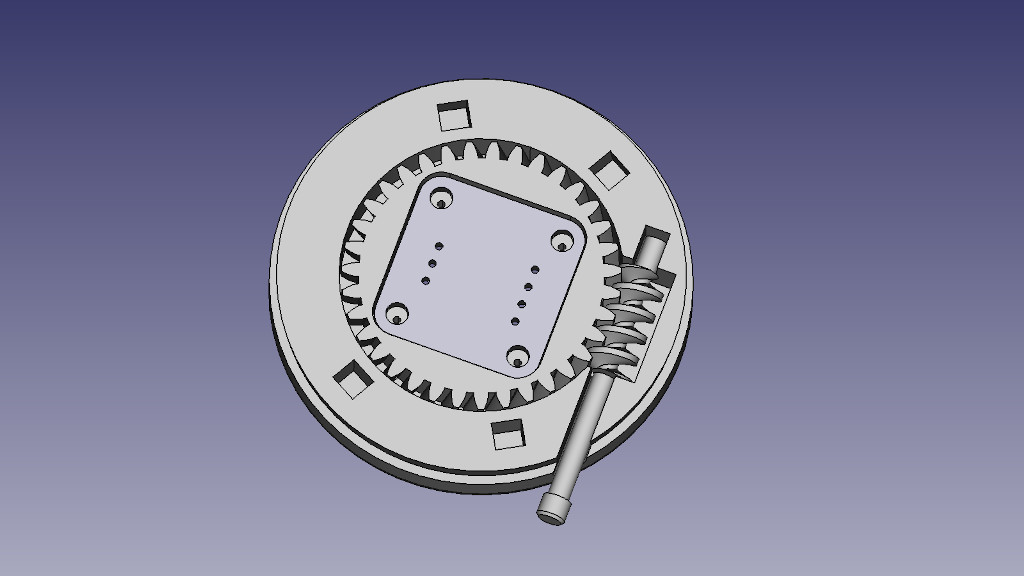

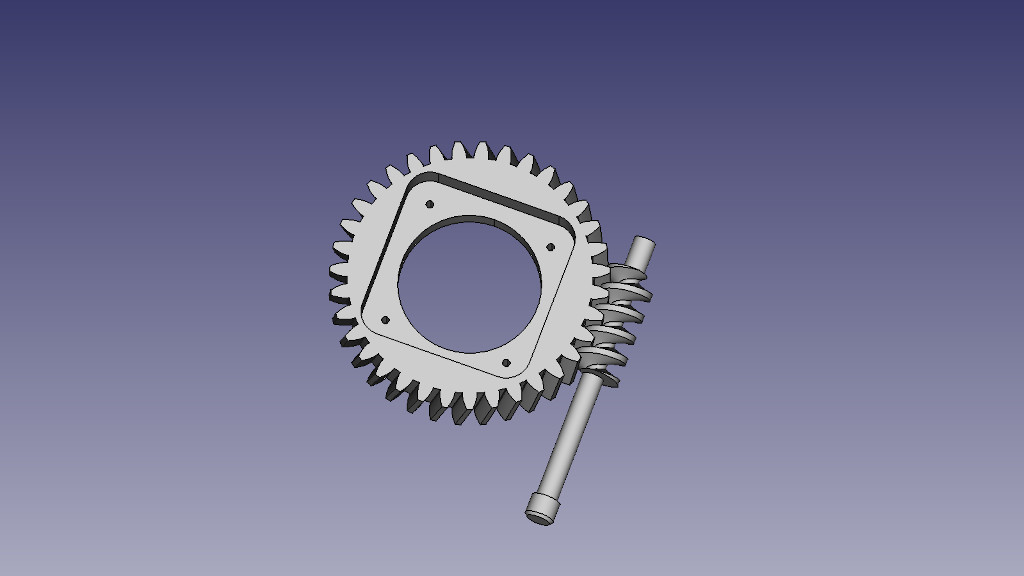

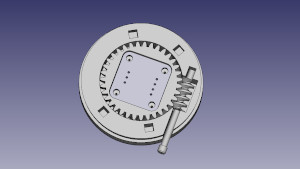

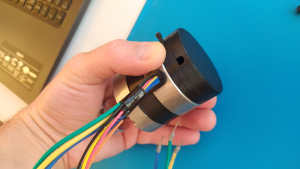

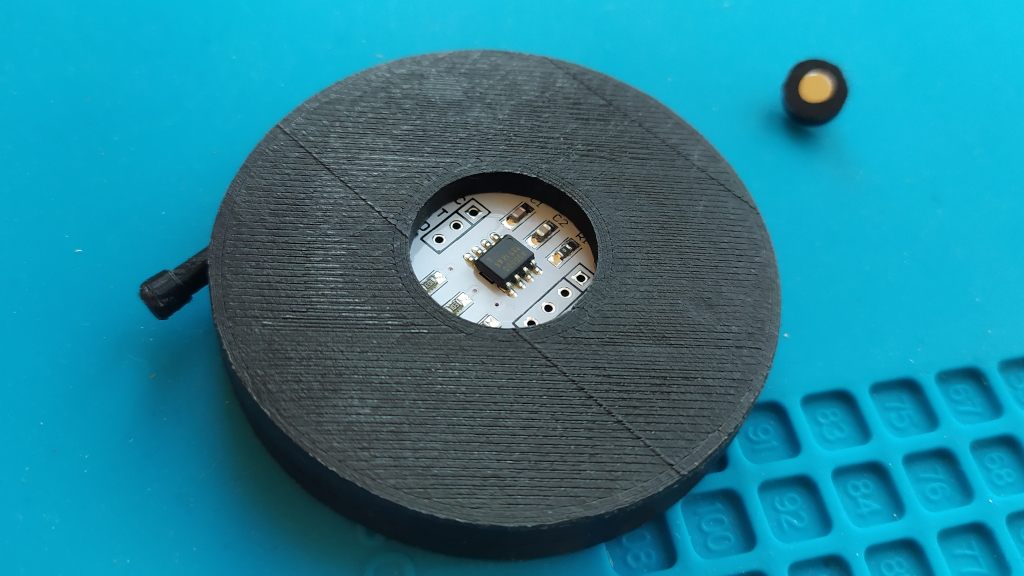

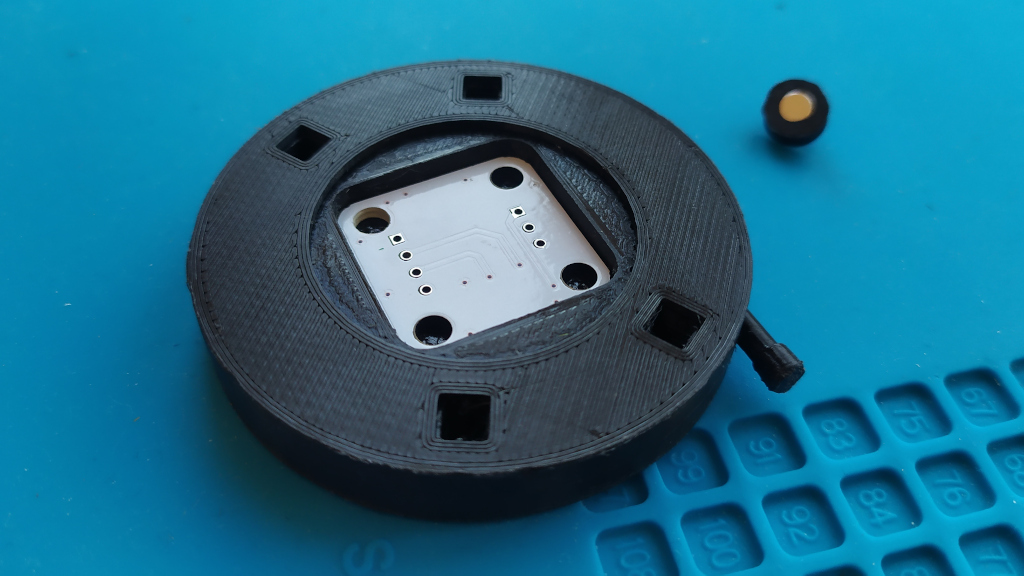

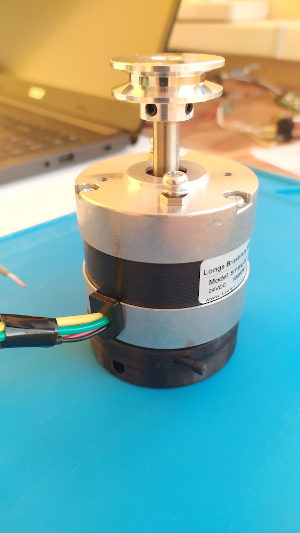

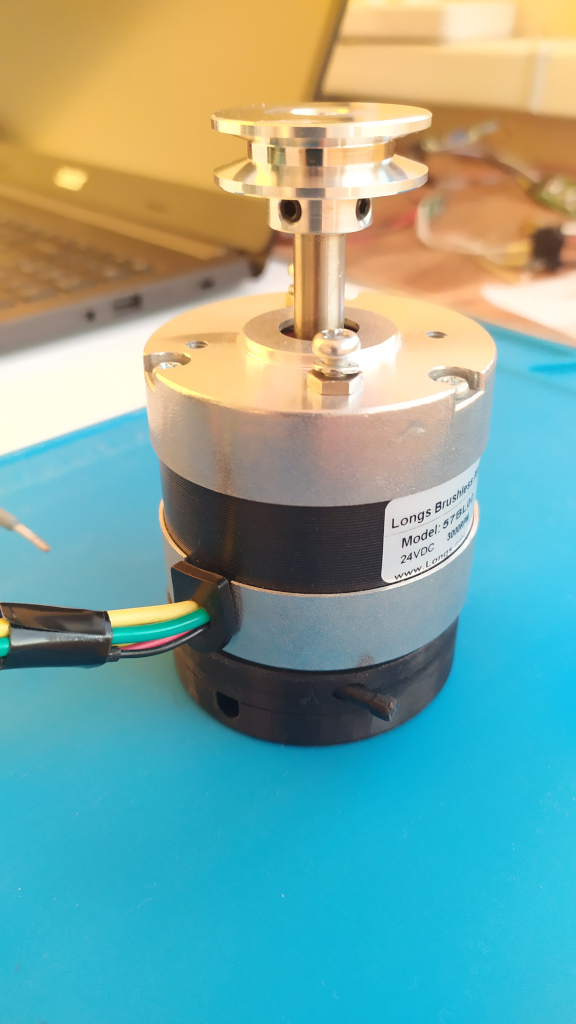

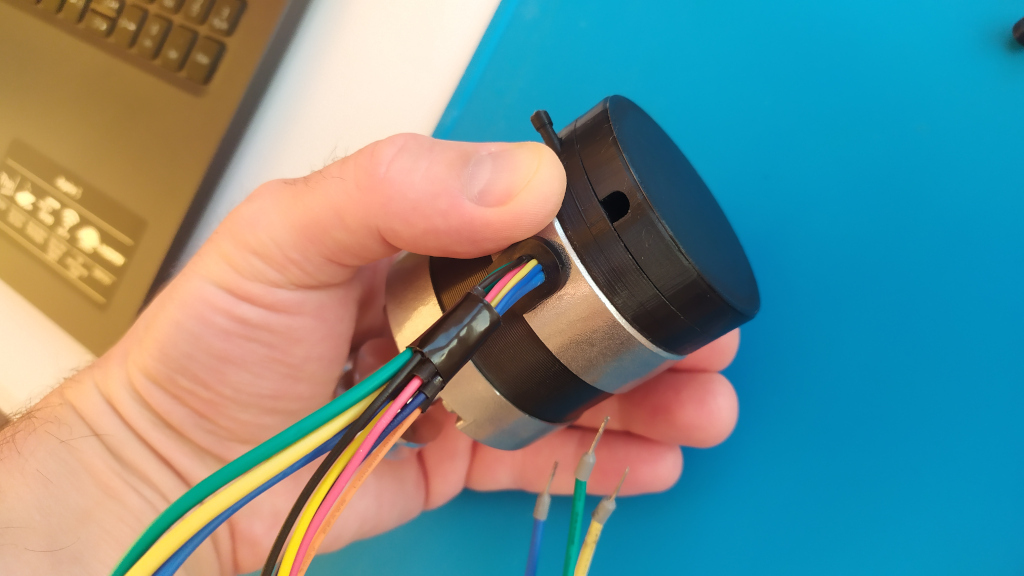

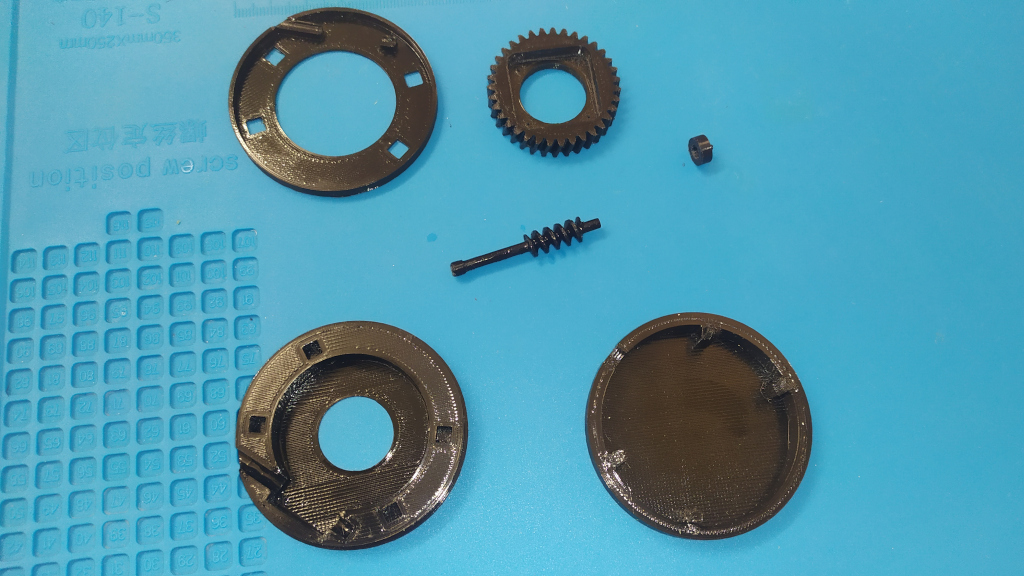

Головна ідея - модуль AS5600 встановлюється у шестерню черв'ячного редуктора. Обертання модуля AS5600 на 360 градусів виконується обертанням черв'яка. Магніт енкодера фіксується на тильному виступі вісі мотора. Після встановлення AS5600 у потрібне положення плата закривається кришкою. Корпус редуктора за діаметром збігається з тильною кришкою мотора і виглядає як його подовження. Пристрій не має металевих частин.
Фото
Видео
Завантажити файли
Завантажити проєкт FreeCAD та STL файлиО, супер, дякую за ідею. Планував встановити датчик нерухомо і програмно коригувати.
А черв'як для підлаштування?
